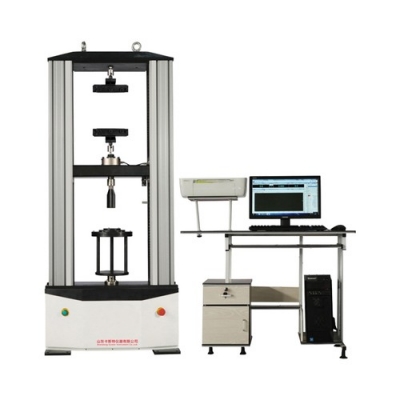

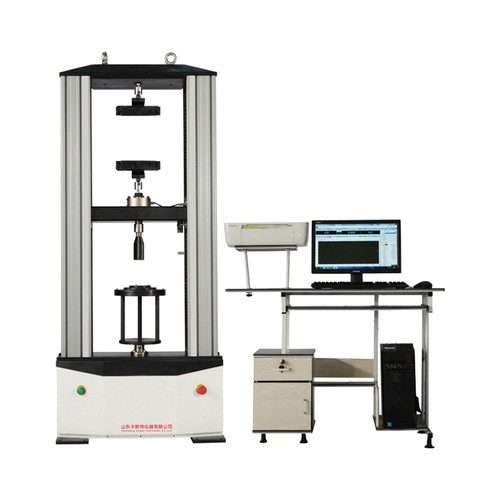

KST028型土工材料综合强力机
用于交通、水利、隧道、建筑工程等行业中土工合成材料,包括土工织物、复合土工织物、土工格栅、土工膜及有关产品的拉伸、撕破、顶破、剥离、接缝等性能的测试。
- 咨询电话:13625332720
- 联系我们:939301238@qq.com
产品概述
适用范围:
用于交通、水利、隧道、建筑工程等行业中土工合成材料,包括土工织物、复合土工织物、土工格栅、土工膜及有关产品的拉伸、撕破、顶破、剥离、接缝等性能的测试。
符合标准:
QCR549.2-2016铁路工程土工合成材料第2部分:土工格栅
GB/T 15788-2005土工布及其有关产品 宽条拉伸实验方法
GB/T 16989-2013 土工合成材料 接头-接缝宽条拉伸试验方法
GB/T 14800-2010 土工合成材料 静态顶破试验(CBR法)
GB/T 13763-2010 土工合成材料 梯形法撕破强力的测定
GB∕T 17640-2008 土工合成材料 长丝机织土工布
JTG E50-2006公路工程土工合成材料实验规程 等标准
GB/T 1040.1-2018 塑料 拉伸性能的测定
GB/T 17639-2008 土工合成材料长丝纺粘针刺非织造土工布
GB/T 17638-2017 土工合成材料 短纤针刺非织造土工布
技术参数:
1、最大试验力:10000N-50000N可选
2、试验机等级: 1级
3、试验力示值允许误差极限:示值的±1%以内
4、负荷测量范围:满量程的2%~100%FS
5、位移示值极限误差:示值的±1%以内
6、位移分辨率:0.01mm
7、位移速度调节范围:0.01-500mm/min
8、位移速率控制精度:速率≥1mm/min时,设定值的±0.5%以内
9、有效试验宽度:450mm
10、有效拉伸空间距离:0-1000mm
11、设备主机外形尺寸(长×宽×高):750×530×1820(mm)
12、软件及用户界面:WINDOWSXP操作环境下的软件和交互式人机对话操作界面
13、试验过程及测量、显示、分析、控制等均由微机完成
14、试样破坏后,移动横梁自动停止移动(或自动返回初始位置)
15、具有程控和机械两级限位保护
16、当负荷超过额定值3~5%时,自动停机
配套附产品及耗材
供货范围及关键元器件明细表:
序号 | 名称 | 型号 | 数量 | 制造厂家 |
1 | 主机 | 50kN | 1台 | 卡斯特(KST)公司 |
① | 主机机座及围板 | 1套 | 卡斯特(KST)公司 | |
② | 主机导向光杠 | 用于支撑导向 | 4根 | 卡斯特(KST)公司 |
③ | 滚珠丝杠副 | 用于传动 | 2件 | 德国霹西公司 |
④ | 圆弧同步带 | 用于传动 | 4根 | 宁波同步带厂 |
⑤ | 同步带轮传动系统 | 用于传动 | 6个 | 宁波同步带厂 |
⑥ | 全数字交流伺服电机 | 用于动力输出 | 1台 | 台湾东元 日本松下 |
⑦ | 驱动器 | 用于动力输出 | 1台 | 台湾东元 日本松下 |
⑧ | 安全限位保护系统 | 含防尘带 | 1套 | 卡斯特(KST)公司 |
⑨ | 手动控制盒调速系统 | 移动式调整空间 | 1套 | 卡斯特(KST)公司 |
⑩ | 电器拖动系统 | 位于主机下部 | 1套 | 卡斯特(KST)公司 |
2 | 测量控制系统 | T-800AVc++编程 | 1套 | 卡斯特(KST)公司 |
① | 专用测控软件 | VC++语言编程 | 1套 | 卡斯特(KST)公司 |
② | 试验力测量采集系统 | 美国AD电子器件 | 1套 | 美国进口 |
⑤ | 高精度负荷传感器 | 50kN | 1只 | 美国传力 宁波镇海 |
③ | 土工布窄条拉伸 | 土工布试验专用 | 1套 | 卡斯特(KST)公司 |
④ | 土工布宽条拉伸 | 土工布试验专用 | 1套 | 卡斯特(KST)公司 |
⑤ | 土工布顶破 | 土工布试验专用 | 1套 | 卡斯特(KST)公司 |
⑥ | 土工布刺破 | 土工布试验专用 | 1套 | 卡斯特(KST)公司 |
⑦ | 土工布梯形撕裂 | 土工布试验专用 | 1套 | 卡斯特(KST)公司 |
